自力式压力调节阀的工作原理

时间:2022/06/17 来源 :杭州富阳富恒仪表阀门有限公司 点击次数:22次 分享:

自力式调节阀是什么?


自力式调节阀也称直接作用式调节阀,它不需要外部能源,直接利用被调介质的能量来操纵调节机构,实现自动控制。自力式调节阀可以实现温度、压力、流量等参数的调节。

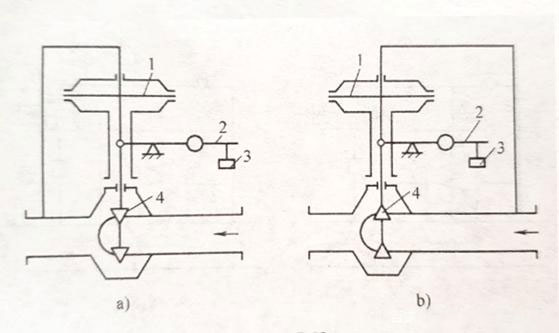

带指挥器的自力式压力调节阀,如图1所示为带指挥器的自力式压力调节阀,采用图1a所示的阀后压力调节时,当被调介质的压力升高,作用在主阀膜片2下面的压力就大于上面的压力,阀芯9向上移动,使流通面积减小,这样,阀后压稍微下降,同时作用在指挥器膜片3上的压力增大,当作用在指挥器膜片3上的力大于指挥器给定弹簧7地力时,指挥器膜片组件6向右移动,挡板4靠近喷嘴5,指挥器的输出压力减小,通到主阀膜片2上面的压力随之降低,阀芯9继续向上移动,流通面积继续减小,被调介质的压力继续降低,直到与指挥器给定弹簧7的力相平衡为止。反之,当被调介质的压力降低时,作用在指挥器膜片3上的压力减小,当这个压力小于指挥器给定弹簧7地力时,指挥器膜片组件6向左移动,挡板4离开喷嘴,指挥器的输出压力增大,将阀芯9打开,阀后压力回升到给定值,针形阀1用做调整放大倍数,过滤器8能够滤去介质中的颗粒杂质,防止喷嘴被堵而失去作用。
