电动调节阀可改变被控介质的流量

时间:2022/06/17 来源 :杭州富阳富恒仪表阀门有限公司 点击次数:4次 分享:

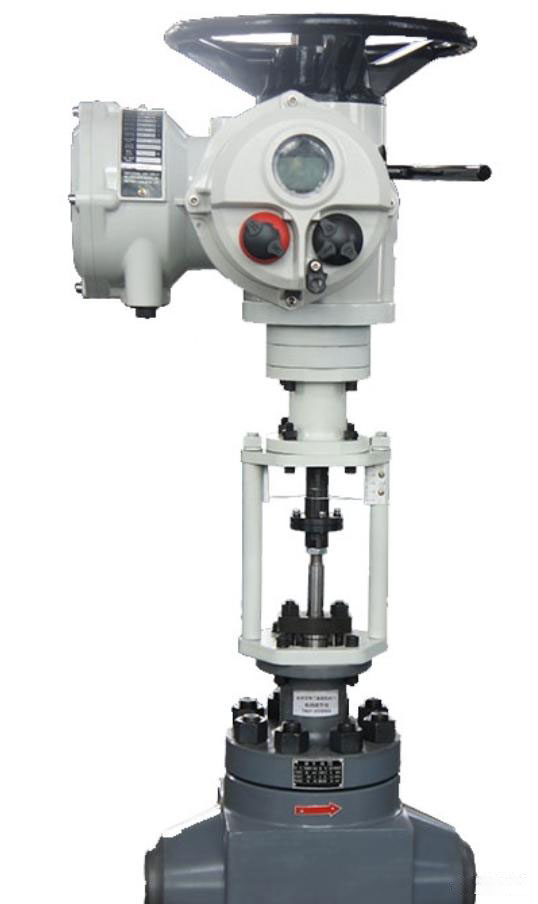

电动调节阀是管线调节介质温度、压力的核心仪表,它是由电动执行机构和调节机构组成,接受调节器或计算机的控制信号,用来改变被控介质的流量,使被调参数维持在所要求的范围内,从而达到过程控制的自动化。



  工作原理:



  电动调节阀根据调节部位信号,自动控制阀门的开度,从而达到介质流量、压力和液位的调节。以常用的4-20mA电流信号来说,在控制系统给调节阀的信号为4AmA的时候,调节阀处于全闭状态,而给其20mA信号的时候,调节阀处于全闭状态。4-20mA中间不同的信号数值对应不同的调节阀开度,即控制系统在给其12mA信号的时候调节阀的开度为50%。根据自己的工况介质选择适用的流量系数,就可以算出调节阀每个开度所对应的流量、压力,从而达到调节阀对工况介质的调节要求。



  电气原理:



  动作原理:电机电源220VAC 或者380VAC,控制信号4~20mA,阀里面有控制器,控制器把电流信号转换为步进电机的角行程信号,电机转动,由齿轮,杠杆,或者齿轮加杠杆,带动阀杆运作,实现直行程或角行程



  反馈:电机运行,通过齿轮运转,由三接头的滑动变阻器输出阀门的定位信号,此外还有三根线的限位信号(全开,全闭。公共线)



  阀体知识:



  调节阀根据控制信号的要求而改变阀门开度的大小来调节流量,是一个局部阻力可以变化的节流元件。调节阀主要的调节介质为水和蒸汽等。在压力比较低,使用情况单一的情况下,常用的调节阀有直通调节阀、三通调节阀等。



  直通调节阀有直通单座阀和双座阀之分,单座阀结构简单,价格低廉,关闭时泄漏量小,但由于阀座前后存在的压差对阀瓣产生的不平衡力较大,所以适用于低压差的场合。双座阀有两个阀瓣阀座,在其关闭状态时,两个阀瓣的受力可部分抵消,阀瓣所受的不平衡力小,但是由于热胀冷缩效应,其同时关闭性较差,造价也较高,只适用于阀前后压差较高但密闭要求不高的场合,例如供水或回水之间的压差旁通阀。
