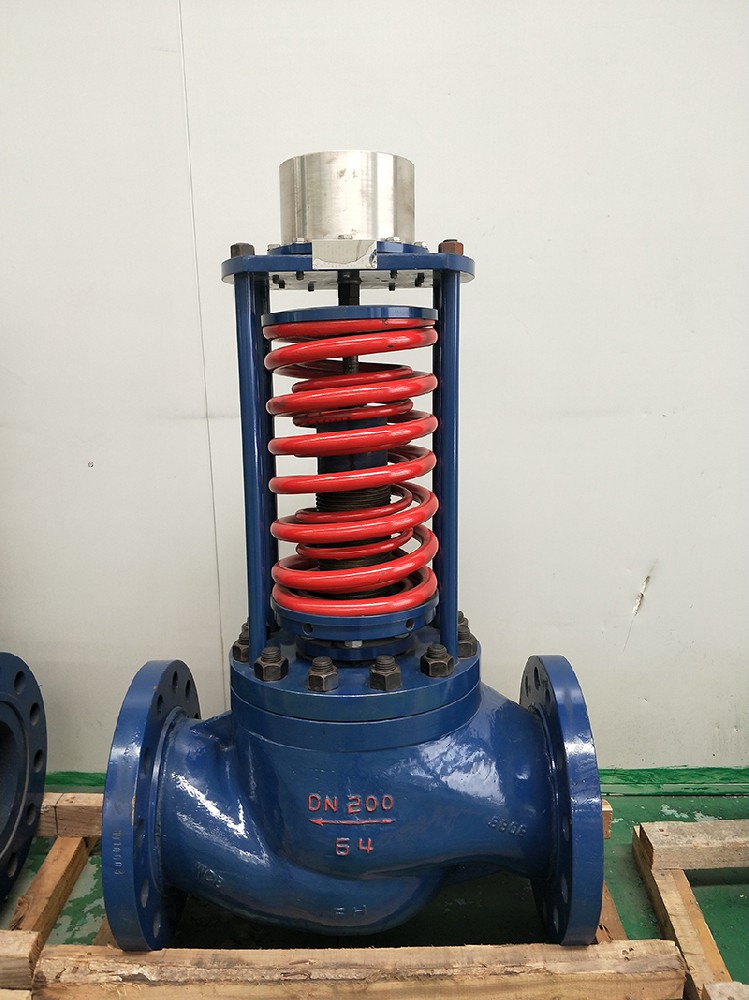

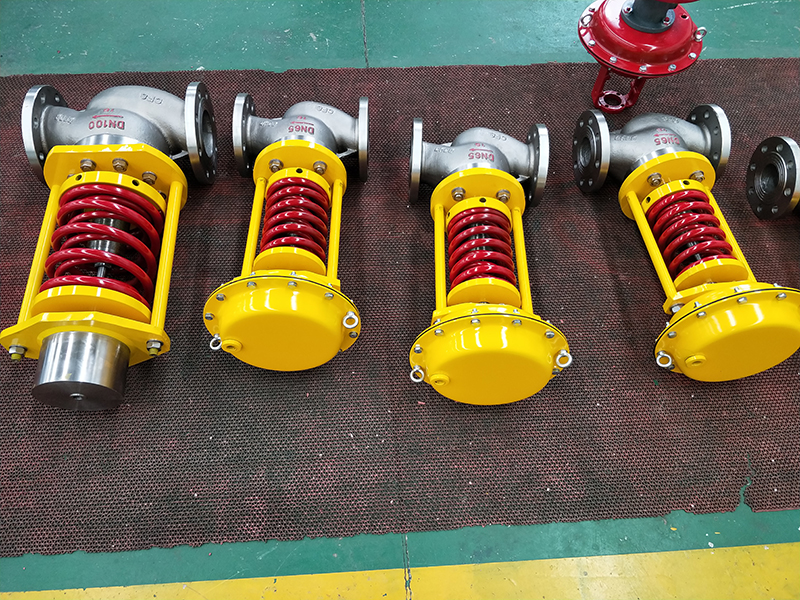

自力式压力调节阀
◎ 特点ZZY型自力式压力调节阀(简称调压阀)无需外加能源,利用被调介质本身压力变化而实现自动调节,具有压力波动小,节约能源的特点。自力式压力调节阀有泄压用阀前压力调节型、减压用阀后压力调节型和差压调节型三大类,压力分段范围30-3000KPa,配用不同的检测执行机构,广泛应用于蒸汽、各种气体减压稳压或泄压的自动控

◎ 特点

ZZY型自力式压力调节阀(简称调压阀)无需外加能源,利用被调介质本身压力变化而实现自动调节,具有压力波动小,节约能源的特点。

自力式压力调节阀有泄压用阀前压力调节型、减压用阀后压力调节型和差压调节型三大类,压力分段范围30-3000KPa,配用不同的检测执行机构,广泛应用于蒸汽、各种气体减压稳压或泄压的自动控制。



◎ 阀体体部分

结构大类:自力式

阀芯型式:压力平衡型

结构分类:单座型、套筒型、双座型

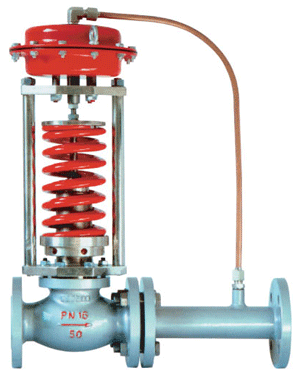

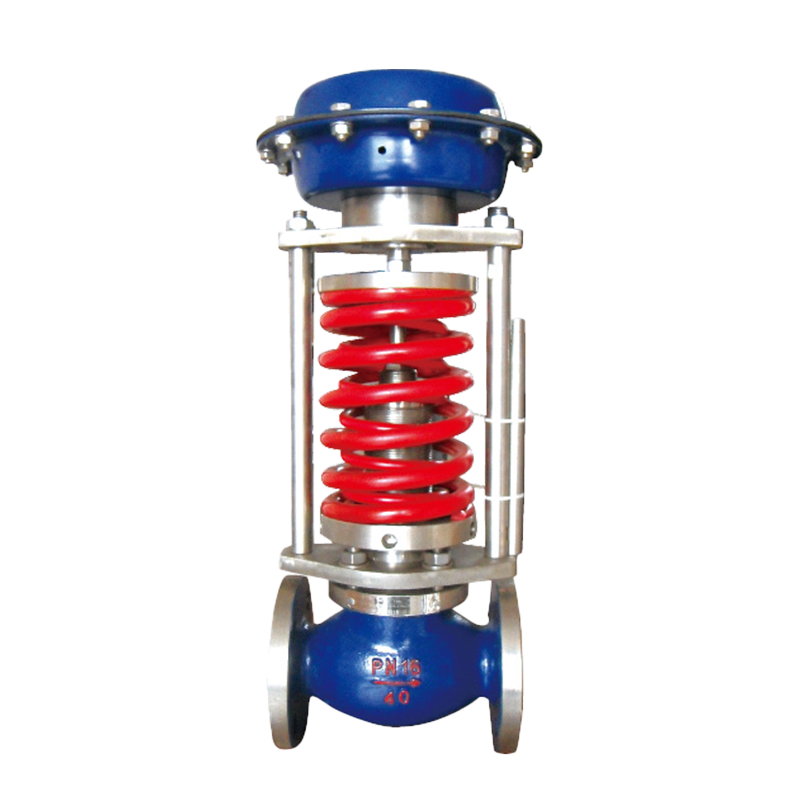

自力式压力调节阀(B型)

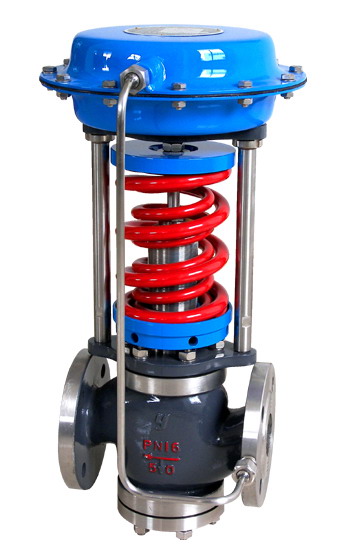

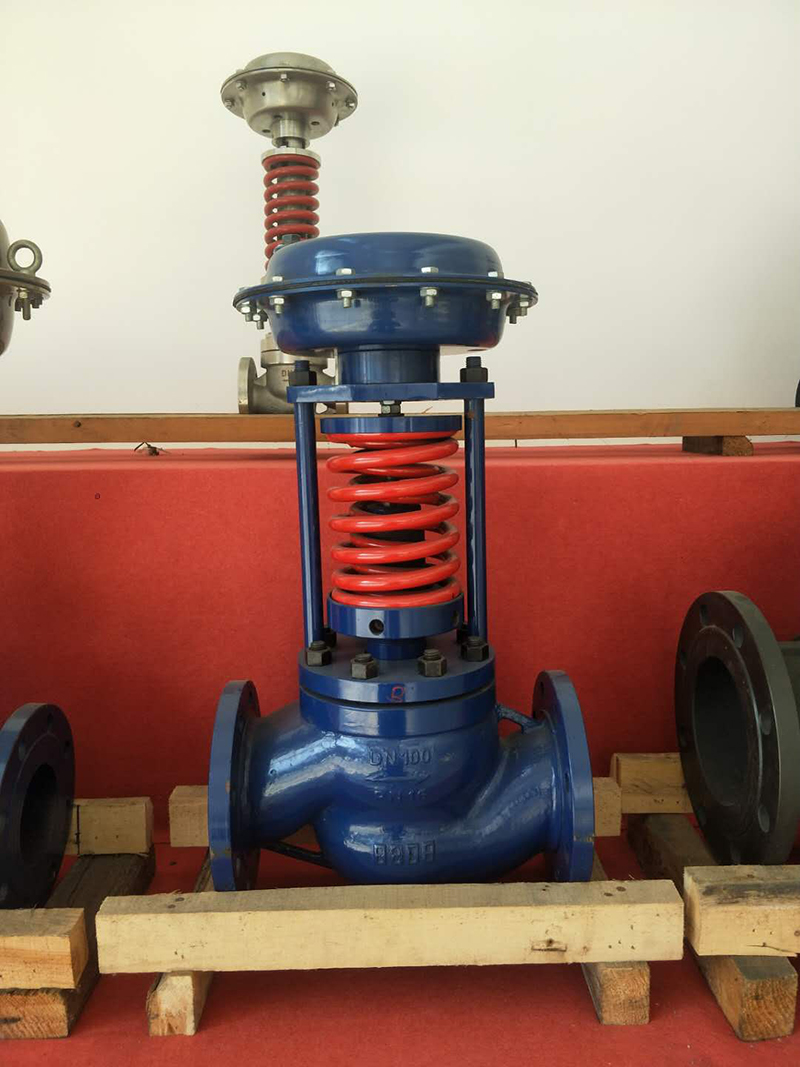

 自力式压力调节阀(K型)




◎  规格与技术参数

公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

额定流量

Kv

大容量

7

11

20

30

48

75

120

190

300

480

760

标准型

5

7

11

20

30

48

75

120

190

300

480

高精度

2.8

5

7

11

20

30

48

75

120

190

300

额定行程L(mm)

8

10

14

20

25

40

50

公称压力PN(MPa)

1.6   4.0     6.4  10.0

固有流量特性

快 开

固有可调比R

30

设定点压力调节范围

(KPa)

15~50  40~100    60~150  100~300  200~500    300~700

400~800  500~900    600~1000  700~1100  800~1200

900~1500  1000~2000    1500~3000  2000~4000

调节精度(%)

±5~10%(与执行机构、弹簧刚度、额定行程有关,特殊的调节精度需协商)

放大器最高工作温度(℃)

橡胶膜片(丁晴):-20~120   橡胶膜片(氟胶):-20~200

波纹纹管(304):-20~560

介质为蒸气加(冷凝器):-20~350

注:表中数据为本公司标准配置,可按用户要求另行选配。

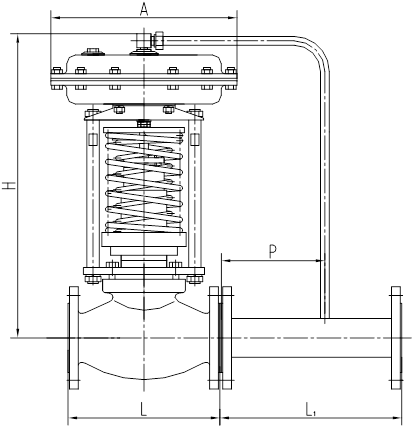

 ◎ 外形尺寸及重量

压闭型(B型)


                                                                               单位:mm

公称通径DN

20

25

32

40

50

65

80

100

125

150

200

L

PN16、40

150

160

180

200

230

290

310

350

400

480

600

PN64、100

206

210

230

251

286

311

337

394

450

508

650

H

470

475

510

520

530

550

680

750

800

870

890

A

φ178、φ198、φ232、φ280、φ308

L1

233

233

332

332

373

572

552

673

980

900

1200

P≥

45

70

102

140

185

245

325

425

550

660

900

重量(kg)

26

26

36

37

42

73

90

115

130

145

180

 注: 1) 表数据以薄膜式执行器PN16公称压力为例,其它形式需垂询



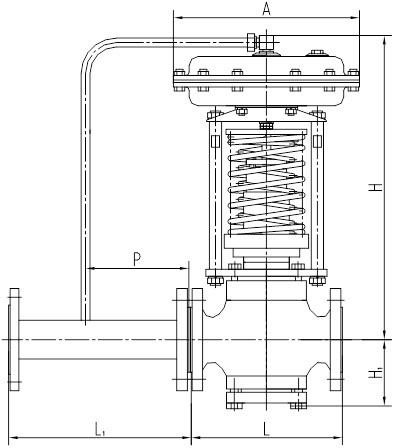

压开型(K型)


                                                                              单位:mm

公称通径DN

20

25

32

40

50

65

80

100

125

150

200

L

PN16、40

150

160

180

200

230

290

310

350

400

480

600

PN64、100

206

210

230

251

286

311

337

394

450

508

650

H



470

475

510

520

530

550

680

750

800

870

890

H1



H1



83

83

93

95

110

128

140

160

215

230

268

A

φ178、φ198、φ232、φ280、φ308

L1

233

233

332

332

373

572

552

673

980

900

1200

P≥

45

70

102

140

185

245

325

425

550

660

900

重量(kg)

26

26

37

39

45

76

98

120

143

151

189

 注: 1) 表数据以薄膜式执行器PN16公称压力为例,其它形式需垂询

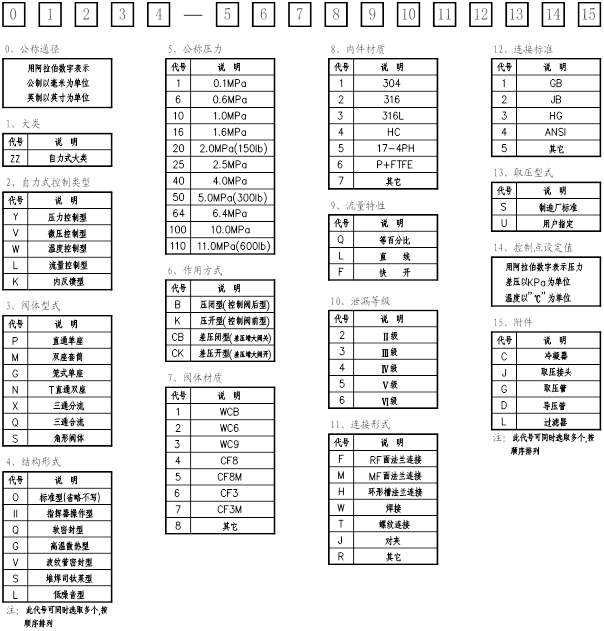

◎ 型号编制说明


例1:50ZZYP-16B11F4F1S300CJD

表示DN50自力式压力调节阀,阀体型式为直通单座,标准型,压力等级1.6MPa,作用方式为压闭型(控制阀后型),阀体材料WCB,内件材料304,流量特性为快开,泄漏等级V级,国标RF面法兰连接,取压型式为制造厂标准,设定压力300KPa,配冷凝器、取压接头、导压管。

例2:简易型号编制

ZZYP-16B   表示自力式压力单座调节阀,公称压力为PN1.6Mpa,压闭型。

可采用(作用方式)以前(含)的代号去掉“公称通通径”代码组成简易型号。
